线路板净化车间 - 四川华锐净化工程
液晶/线路板净化车间
方案简述：
LED/液晶/线路板芯片制备到器件封装，对生产环境空气品质都有较高的要求，空气品质关系着成品
率和产品品质； 在众多的工艺环节中，哪个工艺过程是防止污染的关键？洁净度已经达标，为什么产品
上仍有污染？相同的工艺和环境 参数，为什么我们的能耗比别人高？怎样的洁净室规划设计方案是最节
能的、最符合工艺要求的，投资省、运行费用低 、生产效率高？
LED/液晶/线路板制造是一种高度精密化的工业，一些细微的环境或操作变动都有可能影响其制造成品
的质量，因 此制造过程均要求在严格控制下的洁净室中操作。洁净室是一个采用层层过滤以去除空气中微
粒存在，并控制室内温度 与湿度于恒定状态的密闭空间。
通过对LED/液晶/线路板客户生产环境的深入研究和工程经验积累，我们清楚了解其生产过程环境控制
的关键;节能是我们系统方案优先考虑的重点；我们最擅长的就是给予客户符合其工艺要求和管理模式、
同时应用了最新节能技术的环 境解决方案；我们可以提供从洁净室整厂规划设计——人流物流净化方案、
洁净空调系统、洁净装饰系统；整厂节能改 造、水电、超纯气体管道、洁净室监测、维护系统等全面安装
配套服务；所有产品和服务符合Fed209D, ISO14644, IEST, EN1822等国际标准。
净化后的厂区/净化后的室的基本原则详细：
功能一：过滤循环空气建议无尘环境，
功能二：调节空气建立恒温恒湿环境。
功能三，建立正压环境避免外气污染。
LED/液晶/线路板洁净室除了要完成上述的功能、目的外，因为制造过程中工艺生产设备都是在洁净室
内实际操作的，美观室与各系统软件原因下面：

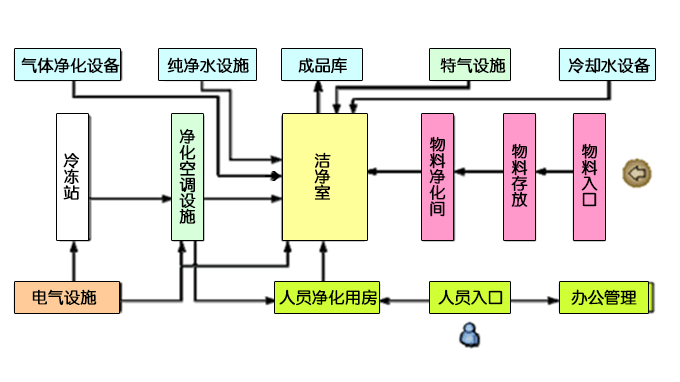

此图 以供制造工序机台在使用
方案格式进行要领
为了达到洁净室的功能目的与制造过程设备支持以及系统动力需求、人员操作安全等，在洁净室的建
造过程中，除了厂房的主体结构施工外，还有洁净建筑装饰施工、净化空调系统及其风管、过滤器的施工
安装、高纯水系统及其管线的安装、高纯气体系统（含特种气体供应等）及其管线安装、真空系统及其管
线的安装、化学品供应系统及其管线的安装、各种排风和排气系统及其处理设备的安装、消防安全报警系
统及其控制设备的安装、变配电、电气系统及其桥架、配管配线的安装、照明系统及灯具的安装、防微振
装置的安装、生产工艺设备及其配管配线的安装等。
作为置放生产机台主体的洁净室，其在整体工程的重要性不言而喻，做好洁净室的施工管理，就等于
为未来生产的顺利成功打下了坚实的基础。洁净室功能目的的三大控制重点粉尘、温度、湿度，是由气
密、回风、过滤、冷却、新风等来主宰，而完成这些功能的系统设备就是构成洁净室的主体：内装（吊
顶、墙板）、DCC、 MAU、FFU。
LED/液晶显示/输电线路板油烟治理器过程中油烟治理器技术指标：
1.压差：主车间对相邻房间≥5Pa；
2.平均风速： 100级0.3－0.5m/s；
3.噪声≤65dB（A）；
4.新风补充量是总送风量的10％－30％；
5.照度300LX。
6.温度：20-26 度， （车间），温度：12-23度 （用于产品测试）
7.湿度：50-70%RH，（车间），湿度40-85%RH（用于产品测试）
8.净化等级：100级－30万级（用于测试），1000-30万级用于生产。
净化工程材料：
1.净化厂房墙、顶板材一般多采用50mm厚的夹芯彩钢板制造，其特点为美观、刚性强。圆弧墙 角、门、
窗框等一般采用专用氧化铝型材制造。
2.砖面可采用了环氧树脂自流灌溉坪地坪或高級耐磨损氟塑料板，有防静反应必须的，可常用防静反应型。
3.送排通风管道铺设用热渡锌板制作而成的，贴净化水保溫体验好的耐油型PF发泡塑料板。
4.高效益排进风口用不锈钢304整体布局完成后，形象美观保养，冲孔网板用喷漆铝合金板，不生绣不粘尘，宜保养。
在上述众多的施工安装工程中，除了工期紧迫、交叉施工多、工序组织难度高外，更要遵循洁净室
内的建造菅理原则英文，因此，除非由具有丰富经验的专业管理团队来担任此艰巨任务，否则是难以圆
满完成的。中山1家有几十年经验的正规静化子公司 ，深层次安全服务于电商服务行业。
